Ezek az elektronika gyártásának lépései, valamint az ezek létrehozásához használt ajánlott technológiák és anyagok.
Legyen szó prototípusról, érzékeny alkatrészek házáról vagy mechanikus alkatrészről, az elektronikához szükséges alkatrészeknek meg kell felelniük a szigorú minőségi és teljesítményszabványoknak. Annak biztosítása érdekében, hogy ezt megtegyék, aprólékos megközelítést kell alkalmaznia a gyártáshoz - egy olyan anyagot, amely magában foglalja az anyagokat, a tervezést és a gyártási módszereket. Ebben a cikkben áttekintjük a fentiek mindegyikét, így megalapozott döntéseket hozhat az elektronika alkatrészeivel kapcsolatban.
Az elektronikára általánosan gyártott alkatrészek típusai
Az elektronikához szükséges alkatrészek típusai természetesen a terméktől függnek. A következő részek azonban azok, amelyeket gyakran látunk ügyfeleink gyártásában.

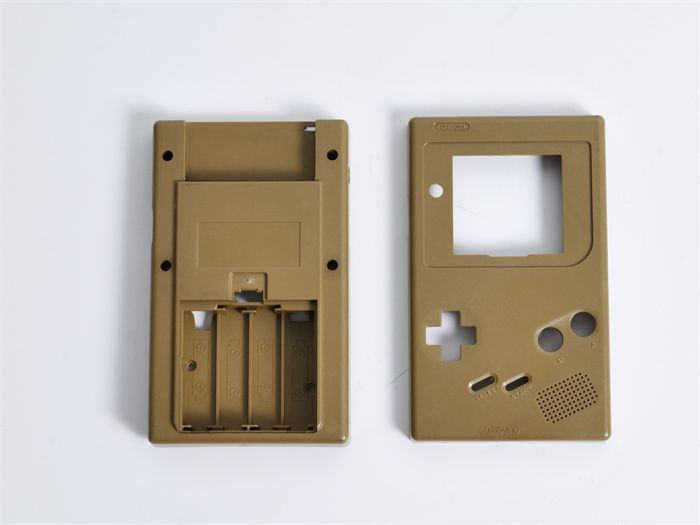

Műanyag burkolatok. A műanyag fröccsöntést gyakran használják a különféle elektronikus eszközök karcsú és könnyű burkolatainak előállításához, tartósságot és esztétikai vonzerőt biztosítva.
Fémházak. Az alumínium- és acélházak védőhéjaként szolgálnak az elektronikus eszközökhöz, például ipari vezérlőrendszerekhez, szerver állványokhoz és tudományos műszerekhez, a belső elemek belső alkatrészeinek árnyékolására.
Nyomtatott áramköri lap (PCB) rögzítő zárójelek. Ezek a zárójelek biztonságosan tartják a PCB -ket a helyén az elektronikán belül, például orvostechnikai eszközök és ipari érzékelők, biztosítva az elektronikus alkatrészek stabilitását és megfelelő igazítását.
Akkumulátor házak. Az akkumulátorrekeszek precíziós célúak, hogy az újratölthető és nem felújítható akkumulátorok befogadására szolgáljanak különféle elektronikus alkalmazásokban, például orvosi berendezések, távirányító eszközök és műszerek, kényelmes energiamegoldásokat biztosítva.
Zsanérok és mechanikus alkatrészek. Az elektronikában, például a terepi berendezésekben, a repülőgép -műszerezésben és az ipari gépekben használják, ezek az alkatrészek biztosítják a kritikus alkatrészek megbízható mozgását és funkcionalitását.
Prototípusok. A prototípusokat gyakran előállítják a 3D -s nyomtatás különféle formáival az elektronikus alkalmazások széles skálájához, ideértve az egyedi érzékelőket, a kutatási berendezéseket és a speciális műszereket, lehetővé téve az új tervek gyors iterációit és tesztelését.
Az elektronika gyártási módszerei
Az elektronika alkatrészeinek gyártási módszerei magukban foglalják a technikák spektrumát, a fröccsöntéstől a 3D -s nyomtatástól a fémlemez -gyártásig. A használati esethez megfelelő módszert kell választani az Ön részére vonatkozó végleges alkalmazás alapján.
Fröccsöntés. A fröccsöntés egy széles körben alkalmazott módszer műanyag alkatrészek, például burkolatok, házak és billentyűzetek előállítására. Az olvadt műanyagot injektálják egy penészüregbe, és lehűtik a kívánt rész kialakításához. Ez hatékony a nagy volumenű előállításhoz, és pontos részleteket kínál.
CNC megmunkálás. A CNC gépek pontosan eltávolítják az anyagot a szilárd blokkból, nagy tűrésű és komplex geometriákkal rendelkező alkatrészeket hozva létre. A CNC megmunkálásával pontos és bonyolult fém alkatrészeket hozhat létre az elektronikához, például alumínium burkolatok, egyedi tervezésű kivágásokkal az áramköri táblákhoz és csatlakozókhoz.
Meghalt. A sajtolvasztást olyan bonyolult formákkal, például alumínium vagy cinkötvözet-burkolatokkal rendelkező fém alkatrészek létrehozására használják. Az olvadt fémet injektálják egy penészbe, lehűtik, majd eltávolítják, ami nagyon részletes és tartós alkatrészeket eredményez. Ez egy jó választás olyan komplex elektronikus alkatrészek, például hűtőbordák vagy könnyű, mégis tartós alumíniumötvözet -burkolatok előállításához, bonyolult mintákkal és finom részletekkel, például okostelefonokhoz vagy táblagépekhez.
Fémlemez gyártás. Fémlemez -gyártási szolgáltatásunk magában foglalja a vékony fémlemezek, például alumínium vagy acél vágását, hajlítását és összeszerelését, hogy különféle alkatrészeket hozzon létre, például burkolatok, zárójelek és alváz. Ez a módszer különösen alkalmas olyan alkatrészekhez, amelyek szilárdságot, tartósságot és elektromágneses árnyékolást igényelnek, gyakran olyan eszközökben, mint a számítógépek, erősítők és szerverek.
3D nyomtatás. A 3D nyomtatás lehetővé teszi a bonyolult, egyedi tervezésű alkatrészek rétegének létrehozását. Előnyös az olyan alkatrészek gyors prototípusának és alacsony volumenű előállításának, mint a házak, egyedi csatlakozók, speciális zárójelek vagy a végtermékek prototípusainak.
Anyagok kiválasztása alkatrészekhez az elektronikához
Az anyag kiválasztásakor figyelembe kell vennie az elektronikus természet természetének számos tényezőjét. Ezek a tényezők az alkalmazástól függően változnak, de itt van néhány fontos - ha nem univerzális -.
Funkcionalitás. Győződjön meg arról, hogy az anyag megfelel -e az alkatrész funkcionális követelményeinek, például az elektromos vezetőképesség, a szigetelés, a hőállóság vagy a mechanikai szilárdság.
Tartósság. Vegye figyelembe az anyag azon képességét, hogy ellenálljon a kopásnak, a hatásoknak és az eszköz használatának szempontjából releváns környezeti feltételeknek.
Súly. Válasszon olyan anyagot, amely kiegyensúlyozza az erő szükségességét a könnyű alkatrészek iránti vágyával, különösen a hordozható eszközöknél.
Költség. Az anyagköltségek jelentősen befolyásolhatják a termelési költségeket, így az anyag teljesítményét a költségvetési korlátokkal egyensúlyba hozhatják.
Gyárthatóság. Értékelje, hogy a kiválasztott anyag kompatibilis -e az alkatrész hatékony előállításához szükséges gyártási folyamatokkal.
Hőeloszlás. Határozza meg, hogy az anyag képes-e hatékonyan eloszlatni a hőt, ami elengedhetetlen a hőtermelő elektronikának kitett alkatrészeknél.
Dimenziós stabilitás. Válasszon olyan anyagokat, amelyek megőrzik alakjukat és méreteit változó hőmérsékleten és páratartalom mellett.
Esztétika. Az anyag megjelenésének és befejezésének igazodnia kell az eszköz tervezéséhez és a felhasználói elvárásokhoz.
A pontos anyag, amire szüksége van, az alkatrész tervezett alkalmazásától is függ. Gyakran látjuk azonban, hogy ügyfeleink a következőket használják az elektronika alkatrészeinek létrehozásához.
Műanyagok. A PC-t, az ABS-t és a PP-t széles körben használják a 3D nyomtatott vagy injekciós házakhoz, házakhoz és különféle belső alkatrészekhez, könnyű jellegük, sokoldalúságuk és könnyű formázásuk miatt. Ezenkívül a PC, az ABS és a PP eltérő tulajdonságokat kínál, mint például az ütésállóság, a hőállóság és a kémiai ellenállás. Tudjon meg többet ezekről és más anyagokról, amelyeket általában a fröccsöntéshez használnak.
Alumínium. Az alumínium kedvelt könnyű, mégis erős tulajdonságai miatt. Általában a laptopok, okostelefonok és audio berendezések házakhoz, hűtőbányászatához és szerkezeti alkatrészekhez használják. Kiváló hőeloszlást és karcsú megjelenést kínál.
Acél. Az acél, különösen a rozsdamentes acél, az elektronika tartós és korrózióálló alkatrészeihez, beleértve a szerkezeti elemeket, a kötőelemeket és a zsanérokat.
Szilikon. A szilikongumi rugalmasságát, hőállóságát és elektromos szigetelő tulajdonságait értékelik. Az elektronikában használják a lezáráshoz, a lengéscsillapításhoz és a kábelek és csatlakozók védőfedeleként.
Szénszál. Szénszálas kompozitokat alkalmaznak kivételes szilárdság-súly arányukhoz és az elektromágneses interferenciával szembeni ellenálláshoz (EMI). Ezeket csúcskategóriás vagy szorgalmas elektronikában használják a szerkezeti megerősítéshez és az EMI árnyékoláshoz.
Az elektronika alkatrészeinek felülete
A felületi kivitel fokozott esztétikát, tartósságot és funkcionalitást biztosíthat az alkatrészek számára. Íme öt, általában használt felületi kivitel, példákkal, hogyan lehet ezeket felhasználni az elektronikával kapcsolatos alkalmazásokban.
Eloxálás. A fokozott korróziós ellenállású eloxált alumíniumfelületek és vonzó befejezésű alkalmazást alkalmaznak az elektronikában, például az űrkomponensekben és az orvosi műszerekben, ahol a tartósság és a megjelenés kritikus jelentőségű.
Galvanizálás. Az galvanizált bevonatok, például az arany vagy a króm, javítják a csatlakozók, kapcsolók és gombok vezetőképességét és megjelenését a különféle elektronikus rendszerekben, ideértve a telekommunikációs berendezéseket és az autóipari elektronikát.
Festés és por bevonat. Ezek a kivitelek testreszabott színeket és védőrétegeket biztosítanak a műanyag és fém alkatrészekhez elektronikus alkalmazásokban, például ipari vezérlőpanelek és kültéri elektronika, biztosítva mind a funkcionalitást, mind az esztétikát.
Csiszolt és csiszolt kivitel. A rozsdamentes acél és az alumínium alkatrészek megcsiszolhatók vagy csiszolhatók, hogy prémium megjelenést érjenek el olyan elektronikus eszközökben, mint a csúcskategóriás audio berendezések, laboratóriumi műszerek és a precíziós mérőeszközök, javítva az általános vonzerejüket.
A gyárthatóság tervezése (DFM) kritikus szempont a hatékony és költséghatékony alkatrészek létrehozásának az elektronika számára. A tervek optimalizálása ésszerűsítheti a termelési folyamatok és javíthatja az általános termékminőséget. A beépített DFM elemzésünk figyelembe veszi a részed ezen aspektusait:
Egyszerűség. Minimalizálja a bonyolultságot a gyártási hibák és költségek csökkentése érdekében.
Toleranciák. Adja meg a toleranciákat, amelyek kiegyensúlyozzák a pontosságot a költséghatékony gyártással.
Összeszerelés. Tervezési alkatrészek, amelyek könnyen összeállíthatók, csökkentve a munkaerőt és az időt.
Szabványosítás. Használjon szabványosított összetevőket a beszerzés egyszerűsítéséhez és a költségek csökkentéséhez.
Tesztelhetőség. Helyezze be azokat a funkciókat, amelyek megkönnyítik a minőség -ellenőrzést és a tesztelést a termelés során.
Részkonszolidáció. Kombináljon több alkatrészt egyetlen alkatrészre, ahol megvalósítható, egyszerűsítve az összeszerelést és csökkenti a szükséges alkatrészek számát.
Indítsa el a termelést az elektronikai alkatrészekről
Tudjon meg többet a csomópontok használatáról a fogyasztói elektronikai ipar számára. Tudjon meg többet a fogyasztási cikkek gyártásáról és a CNC megmunkálással kapcsolatos tudásbázisunkról, a 3D -s nyomtatásról és a fröccsöntésről.
Ha készen áll arra, hogy az elektronikai alkatrészeket a termelésbe helyezze, kérjen azonnali idézetet.
